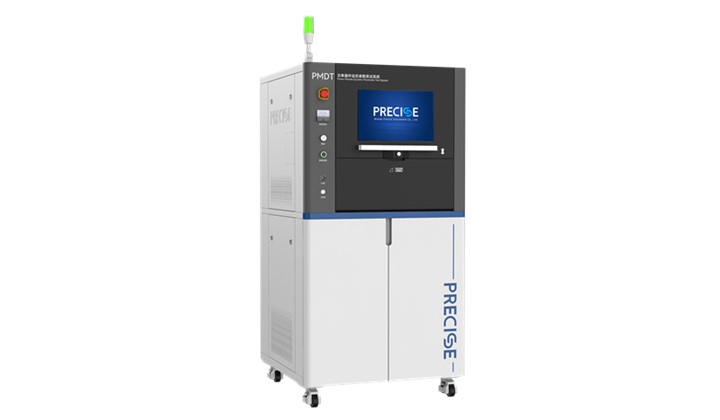

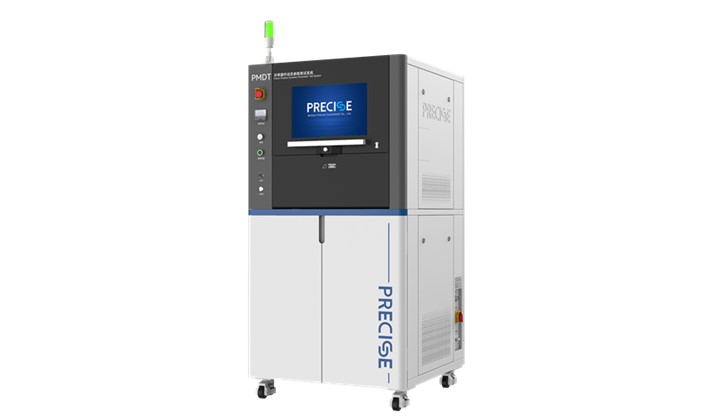

PMDT功率器件動態參數測試系統

8359

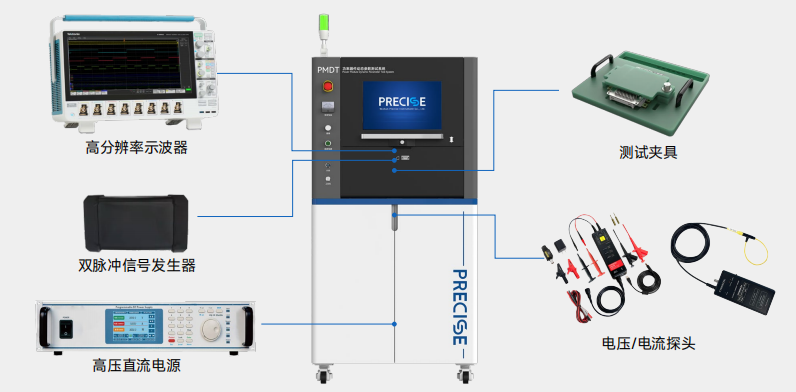

PMDT電機最大輸出功率電子配件情況叁數測試系統的一款專用的于MOSFET、IGBT、SiC MOS等電子配件的情況叁數測試，還可以衛生方便快捷的測試電機最大輸出功率電子配件的轉換開關如何延時和耗損率，分析評估電子配件的衛生辦公區，對電子配件和驅使線路的發生故障守護因素實現認可，精確測量電機最大輸出功率元件的雜散電感。體統主要由雙脈寬表現有器，奪分辯率示波器，直流油田瞬時電流攝像頭，直流油田電源適配器、母線電阻、低雜感母排、自功化工具測驗工具各種生活設施工具測驗工作服組合。體統配用不同工具測驗控制板，可擴大觸點面板開關運作工具測驗、柵極電荷量工具測驗、跳閘工具測驗、雪崩工具測驗等，一次工具測驗只能達到觸點面板開關基本性能特點及返向恢復功能基本性能特點工具測驗；可實時路況另存工具測驗效果及正弦波形斜率，自功生產工具測驗通知單。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

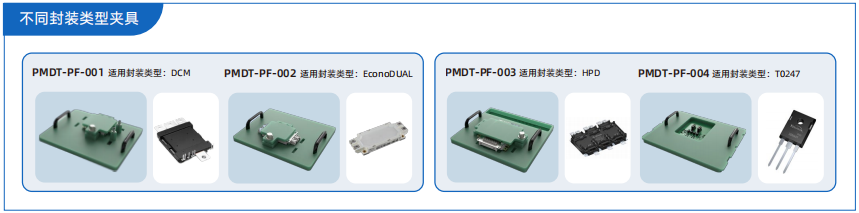

測試夾具

針對性市場上與眾不同裝封類型、的瓦數半導，如IGBT、SiC、MOS等的產品的，普賽斯給出一整套測評組合夾具搞定方法，可以用于T0單管，半橋模組等的產品的的測評

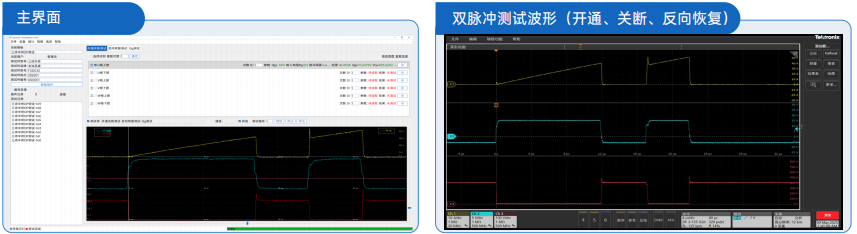

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(9個): 服務器帶寬 100M，滿量程 30AIc(個): 帶寬起步 30M，滿量程 300A Icsc(4個): 速率 30M，測量范圍 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(一個)：上行速率 100M，分度值 30AIc(4個)：帶寬起步 30M，測量范圍 1200A Icsc(9個)：服務器帶寬 30M，分度值 12kA
